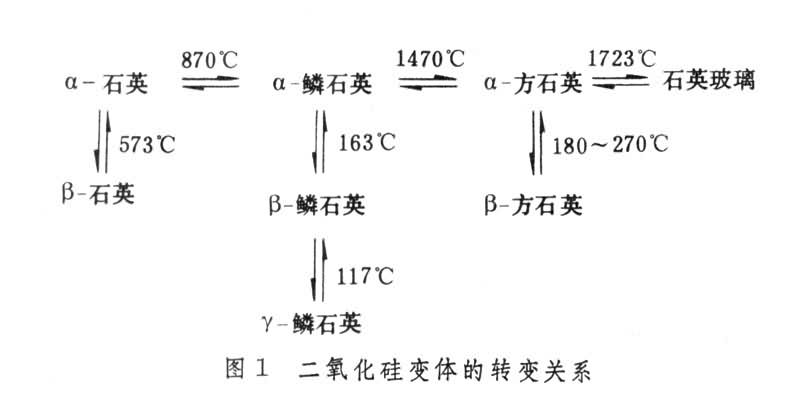

石英類原料在加熱過程中會發(fā)生復(fù)雜的多晶轉(zhuǎn)變，同時伴隨體積變化，這是使用石英類原料時必須注意的一個重要性質(zhì)。其晶型間相互轉(zhuǎn)變溫度和體積變化情況見下圖：

石英的晶型轉(zhuǎn)化規(guī)律可用于指導(dǎo)硅磚、陶瓷和玻璃制品的生產(chǎn)及使用。重建性轉(zhuǎn)變即α-石英、α-鱗石英、α-方石英間的轉(zhuǎn)變，盡管體積變化大，但由于轉(zhuǎn)化速率慢，對制品穩(wěn)定性影響不大。

位移性轉(zhuǎn)變即上圖中縱向系列間的轉(zhuǎn)變，比如α-鱗石英、β-鱗石英和γ-鱗石英之間的轉(zhuǎn)變，由于其轉(zhuǎn)變速率快，較小的體積變化就可能由于不均勻應(yīng)力而引起制品開裂，影響產(chǎn)品質(zhì)量。因此，硅磚生產(chǎn)中加入礦化劑的目的就是為了提高產(chǎn)品中鱗石英含量，減少方石英生成量，以減少位移性轉(zhuǎn)變所引起的體積變化。

掌握石英的晶型轉(zhuǎn)化規(guī)律對于指導(dǎo)生產(chǎn)具有重要的實際意義。一方面，在使用石英類制品時，可以通過控制升溫和冷卻速率，來避免體積效應(yīng)引起的開裂；另一方面，利用其熱膨脹效應(yīng)，比如將石英原料在1000℃進(jìn)行預(yù)燒，又有利于石英類原料的破碎。

石英類原料是無機非金屬材料工業(yè)的重要原料之一，其中應(yīng)用領(lǐng)域里的玻璃行業(yè)，提供玻璃生產(chǎn)必須的SiO?成分，并且SiO?含量≥98%。
